Как правильно пользоваться мультиметром

Мультиметр – это настоящий швейцарский нож в мире электричества и электроники. Он позволяет измерять напряжение, ток, сопротивление и многое другое, помогая диагностировать проблемы, проверять компоненты и даже создавать свои собственные электронные проекты. Но для новичка он может показаться intimidating. Не волнуйтесь!

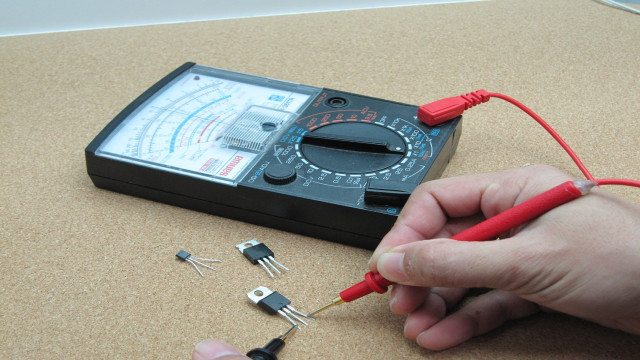

Анатомия мультиметра: Что есть что

Прежде чем начать измерения, давайте познакомимся с основными элементами мультиметра:

• Дисплей: Показывает результаты измерений. На цифровых мультиметрах это обычно ЖК-экран.
• Переключатель режимов (ручка): Самый главный элемент. С его помощью вы выбираете, что именно будете измерять (напряжение, ток, сопротивление) и в каком диапазоне (если ваш мультиметр не имеет автовыбора диапазона).
• Разъемы для щупов: Обычно их три или четыре
• Щупы: Два провода – красный и черный, с острыми металлическими наконечниками.

Общие правила безопасности

• Всегда выбирайте правильный режим и диапазон: Ошибка может повредить прибор или, что хуже, привести к удару током.
• Держите щупы за изолированную часть: Никогда не касайтесь металлических наконечников во время измерения.
• Не измеряйте напряжение или ток, превышающие максимально допустимые для вашего мультиметра.
• Будьте осторожны с высоким напряжением: Работайте одной рукой, другую держите в кармане, чтобы избежать прохождения тока через тело.
• При измерении тока всегда подключайте мультиметр последовательно в цепь.
• При измерении напряжения и сопротивления, как правило, подача напряжения на объект должна быть выключена при подключении щупов, и включена после. Для напряжения, при котором мультиметр является вольтметром, можно подключать щупы и при наличии напряжения.

Пошаговая инструкция по измерениям

Измерение постоянного напряжения DCV, V_

• Пример: Проверка напряжения батарейки или аккумулятора.
• Шаг 1: Подключение щупов. Вставьте черный щуп в разъем COM. Вставьте красный щуп в разъем V Ω mA.
• Шаг 2: Выбор режима. Поверните переключатель на значок DCV или V_​.
• Шаг 3: Выбор диапазона (если нет автовыбора). Оцените примерное напряжение. Для батарейки 1.5V выберите диапазон "2V" или "20V" (диапазон должен быть больше ожидаемого значения). Если ваш мультиметр с автовыбором, он сам определит диапазон.
• Шаг 4: Измерение. Прикоснитесь черным щупом к минусу батарейки (-), а красным щупом к плюсу (+). Показания появятся на дисплее. Если вы увидите знак "-", это означает, что вы перепутали полярность щупов, но на измерение это не повлияет.

Измерение переменного напряжения ACV, V~

• Пример: Проверка напряжения в розетке.
• Шаг 1: Подключение щупов. Черный щуп в COM, красный щуп в V Ω mA.
• Шаг 2: Выбор режима. Поверните переключатель на значок ACV или V~.
• Шаг 3: Выбор диапазона (если нет автовыбора). Для бытовой розетки (220-230V) выберите диапазон "250V", "600V" или "750V" (тот, что больше 230V).
• Шаг 4: Измерение. Осторожно вставьте щупы в отверстия розетки. На дисплее появится значение напряжения.

Измерение сопротивления Омы, Ω

• Пример: Проверка целостности провода, измерение номинала резистора.
• Шаг 1: Отключите питание. Крайне важно! Перед измерением сопротивления убедитесь, что измеряемая цепь полностью обесточена. Мультиметр подает свое собственное напряжение для измерения, и внешнее напряжение может повредить его.
• Шаг 2: Подключение щупов. Черный щуп в COM, красный щуп в V Ω mA.
• Шаг 3: Выбор режима. Поверните переключатель на значок Ω (Омы).
• Шаг 4: Выбор диапазона (если нет автовыбора). Если не знаете примерное сопротивление, начните с самого большого диапазона и постепенно уменьшайте его, пока не получите адекватные показания.
• Шаг 5: Измерение. Прикоснитесь щупами к двум концам компонента или провода.

При измерении Ω если на дисплее "OL" (Overload) или "1.", это означает "обрыв" или сопротивление выше выбранного диапазона. Если "0" или очень низкое значение, это "короткое замыкание" или очень низкое сопротивление.

Прозвонка цепи Continuity

• Пример: Проверка провода на обрыв.
• Шаг 1: Отключите питание. Как и при измерении сопротивления, убедитесь, что цепь обесточена.
• Шаг 2: Подключение щупов. Черный щуп в COM, красный щуп в V Ω mA.
• Шаг 3: Выбор режима. Поверните переключатель на значок "динамик" или "волна со звуком".
• Шаг 4: Измерение. Прикоснитесь щупами к двум концам провода. Если провод цел, мультиметр издаст звуковой сигнал и покажет очень низкое сопротивление. Если обрыв – будет "OL" и тишина.

Измерение тока Амперы, A

• Пример: Измерение тока, потребляемого лампочкой.
• Шаг 1: Крайне важно! Отключите питание цепи.
• Шаг 2: Подключение щупов. Черный щуп в COM. Внимание! Для измерения тока красный щуп нужно переставить в разъем 10A (для больших токов) или mA (для малых токов), в зависимости от ожидаемого значения.
• Шаг 3: Выбор режима. Поверните переключатель на значок DCA (A_​) или ACA (A~).
• Шаг 4: Включение мультиметра в цепь последовательно. Чтобы измерить ток, вам нужно "разорвать" цепь и подключить мультиметр в этот разрыв, чтобы ток проходил через него. Например, если вы измеряете ток, потребляемый лампочкой, отключите один из проводов, идущих к ней, и подключите мультиметр между этим проводом и лампочкой.
• Шаг 5: Включите питание цепи.
• Шаг 6: Считайте показания.

Советы для начинающих

• Начните с простых измерений: Сначала померьте напряжение батареек, затем в розетке, проверьте провода на обрыв.
• Всегда проверяйте щупы: Прежде чем что-то измерять, прикоснитесь щупами друг к другу в режиме прозвонки – должен быть звук и ноль на дисплее.
• Не спешите: Внимательно проверяйте, куда подключены щупы и какой режим выбран.
• Читайте инструкцию: У каждого мультиметра есть своя инструкция, которая описывает все функции и особенности.

Освоив эти базовые шаги, вы сможете уверенно пользоваться мультиметром для большинства домашних и хобби-проектов. Удачи в ваших электрических приключениях!
